トルク管理

トルク測定器付ボルト緊解機

トルク測定器付ボルト緊解機
BTY-700NM

締め・緩め・締め直し・トルク検査後締め直し作業

車両の高速化に伴い、レール締結装置の役目も大きくなってきました。レール締結装置の部品の一つひとつが性能を十分に発揮してこそ安全・安心輸送が確保されます。その部品の中で、締結ボルト(ナット)は、他の部品と比べ不安定要素となる締め付けトルクの管理を必要とします。
トルク検査は、マーク法で行うわけですが作業者により誤差が生じやすく技術だけでなく相当の労力も必要とします。そこで開発したのがトルク検査・締め直し機です。




特長

  • 強力なトルクで締結装置の締め・緩め作業が簡単に出来るようになりました。
    ■BTY-700NM:締結トルク 39.2~450N・m/ 緩解トルク 700N・m
  • 締結トルクデータをパソコンに取り込みができる!
    オプションのLSIカード,カードリーダー使用をすることでパソコンにデータを取り込めます
    作業後データの検証が簡単に出来ます
  • 小型プリンター内蔵、現場で確認できる!
    小型プリンターを本体に内蔵しているので、現場ですぐにトルクデータの確認が出来ます
  • 作業レンジの選択!
    ① 締め直し作業 ②締め作業 ③ 緩め作業 ④ 注油作業
  • トルク測定器付のため、正確なトルクで締結できます。
    締結トルクは出力軸のトルクを検出している実トルクのため正確です
    締結トルク値を現場で容易に設定できます
    締結トルク値の上限値管理ができます
  • 注油装置もオプションで取付けられます。

本体仕様
型番 BTY-700NM
締結トルク範囲 39.2~450N.m
データ出力形式

無接点LSIカード読取方式
RS232C接続出力方式
最大保存データ数

6000本 締結コントロール方式
電子式モニタリング方式
発電機能力 定格出力 AC100V-1.6KVA(60Hz)
発電機連続運転 約4時間(ガソリン満タン)
騒音レベル 59dB(A)/7m
機械寸法(mm)

本体:(長)750×(幅)470×(高)785
台車:(長)800×(幅)1590×(高)208
全重量

約55.7kg
本体:27.0kg/台車7.7kg/発電機:21kg

※本製品は定期点検が必要です。
※両側レール台車(写真)、片側レール台車の2種類があります。
※電源は発電機と外部電源(AC100V)が使用可能です。

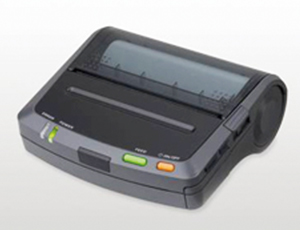

内蔵プリンタ(オプション)
型番 SII DPU-S445
電源 Li-ion充電池
印字方式 感熱ラインドット方式
印字用紙 ロール紙
重量 490g

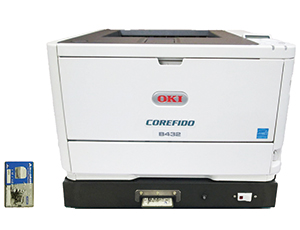

レーザープリンタ(オプション)
型番 LSIカード専用プリンタユニット
電源 AC100V±10%(50/60Hz±2Hz)
トナーカートリッジ OKI TNR-M4G1
通信方式 無接点電磁結合方式
カードリーダ(オプション)
型番 CR-6000
メモリ容量 6000
外形寸法 (W)54×(D)85.6×(H)3.8
通信方式 無接点電磁結合方式
寿命 5年
重量 30g
ソケット(オプション)

30・32・35mm-

ここまで
(公開サイトには表示されません)

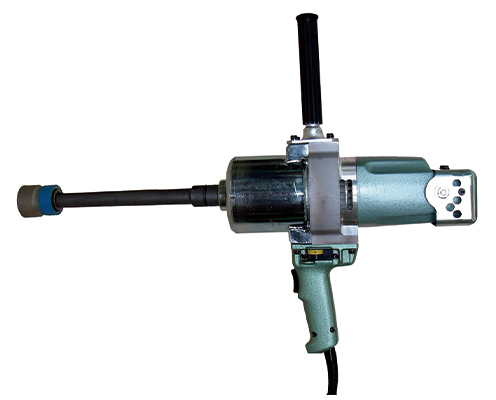

サイレンチ すずむし君

※ 新規受注は終了しました。修理・保守については、引き続き受付ております。

サイレンチ すずむし君
YM4001M/YM4002M

名工建設㈱殿と共同開発した
超低騒音インパルストルクレンチ

作業騒音に対応したサイレンチ。今までのインパクトレンチでは不可能であった低騒音を実現しました。そして、締結トルクの手元操作に使いやすさを追及した機械です。レール交換、設定替え、他作業もボルトの締めすぎ(ばね形状の変形)、ボルトの破損を未然に防ぐ、現場に適した様式です。




特長

  • 油圧内蔵型・低騒音型トルクレンチであるため騒音環境に適しています。
  • 現場に適応した任意のトルク設定を手元で管理できます。
  • 強力パワートルクでスクリュースパイキボルトも締結可能です。
  • 直結8型からスラブと広範囲にトルク締結が可能です。
本体仕様
型式 YM4001M YM4002M
電源 AC100 AC200
全負荷電流 30A 15A
消費電力 3000W 3000W
回転数 800~2400rpm
最大締結トルク 500N・m
騒音 72~77dB(5m) *目盛3、PCボルト締結
機械寸法 500×580×130
重量 13.5kg
標準付属品 エクステンションバー・サイドハンドル/35mmソケット
用途 めもり 締結トルク[N・m]
Tボルト 5 400〜500
Tボルト 4 240〜350
PCボルト 3 150〜220
直結8型 2 70~100

※めもりは、2.5,4.5など微調整できます。

ソケット(オプション)

24・30・32・35mm-

ここまで
(公開サイトには表示されません)

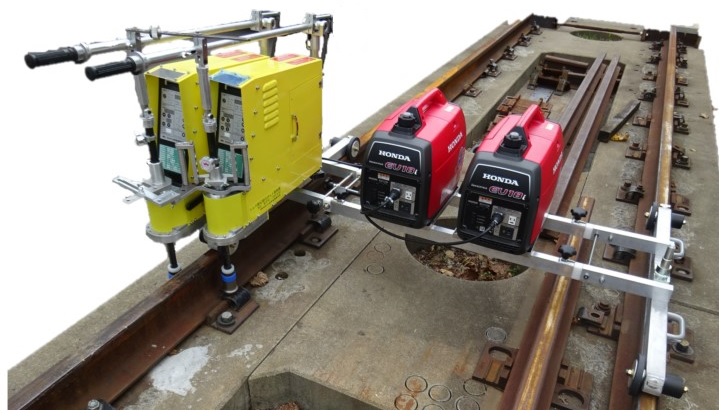

2頭式トルク測定器付ボルト緊解機

2頭式トルク測定器付ボルト緊解機
WBTY-700NM

2軸同時施工+広範囲トルク設定

実績がある”BTY-700NM”を2基搭載
可変ピッチ機構により、簡単操作で締結種別の設定変更が可能
レールを跨いだ(内・外)の締結を同時に締め付け可能




特長

  • 「2頭式+広範囲トルク設定」で高効率!
    一人で2軸同時施工
    締結トルク 39.2~450N・mの範囲で任意のトルク設定が可能
    ※ 30N・m~ 仕様、~500N・m 仕様に改造可能(オプション)
    緩めの最大トルクは 700N・mで固着したボルトナットも緩め可能
  • トルク測定機能付きで正確な締付トルク管理が可能!
    トルク精度: 設定値に対して 0~10%
    ※ 締付精度維持の為には、定期的な校正が必要です
  • 締結トルク値を保存、出力が可能!
    内蔵プリンターで印刷、または専用LSIカードを介してPCに出力可能
    ※ 内蔵プリンター、LSIカード、カードリーダーはそれぞれオプションです

本体仕様
型番 WBTY-700NM
締結トルク範囲 39.2~450N.m
データ出力形式 無接点LSIカード読取方式
RS232C接続出力方式


最大保存データ数 6000本 締結コントロール方式
電子式モニタリング方式


発電機能力 定格出力 AC100V-1.8KVA(60Hz)
発電機連続運転 約4時間(ガソリン満タン)
騒音レベル 59dB(A)/7m
機械寸法(mm) 本体:(長)1100×(幅)230×(高)960
台車:(長)1150×(幅)1650×(高)205


全重量

約126kg
本体:33
kg×2台  台車18kg  発電機21kg×2台(乾燥重量)



※本製品は定期点検が必要です。
※電源は発電機と外部電源(AC100V)が使用可能です。

内蔵プリンタ(オプション)
型番 SII DPU-S445
電源 Li-ion充電池
印字方式 感熱ラインドット方式
印字用紙 ロール紙
重量 490g
レーザープリンタ(オプション)
型番 LSIカード専用プリンタユニット
電源 AC100V±10%(50/60Hz±2Hz)
トナーカートリッジ OKI TNR-M4G1
通信方式 無接点電磁結合方式
カードリーダ(オプション)
型番 CR-6000
メモリ容量 6000
外形寸法 (W)54×(D)85.6×(H)3.8
通信方式 無接点電磁結合方式
寿命 5年
重量 30g
ソケット(オプション)

30・32・35mm-

ここまで
(公開サイトには表示されません)

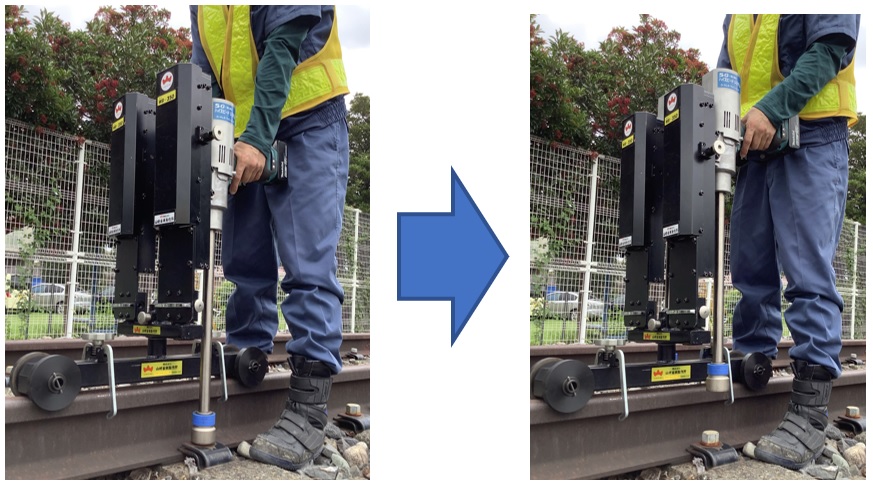

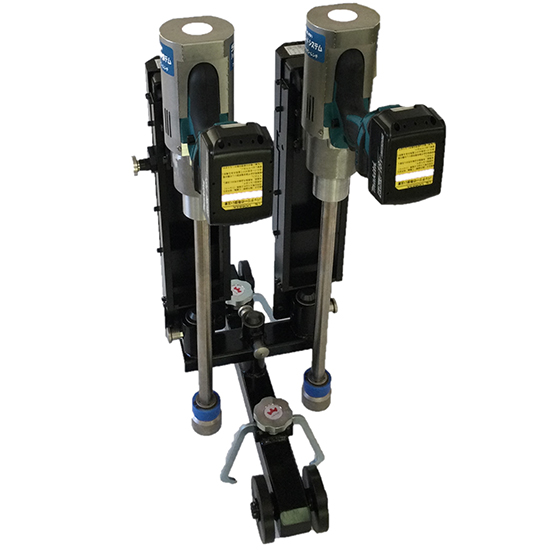

コードレス・ツイン・レンチ

コードレス・ツイン・レンチ
WB-350

2軸同時施工 + コードレス仕様

コードレス仕様で上昇アシスト付

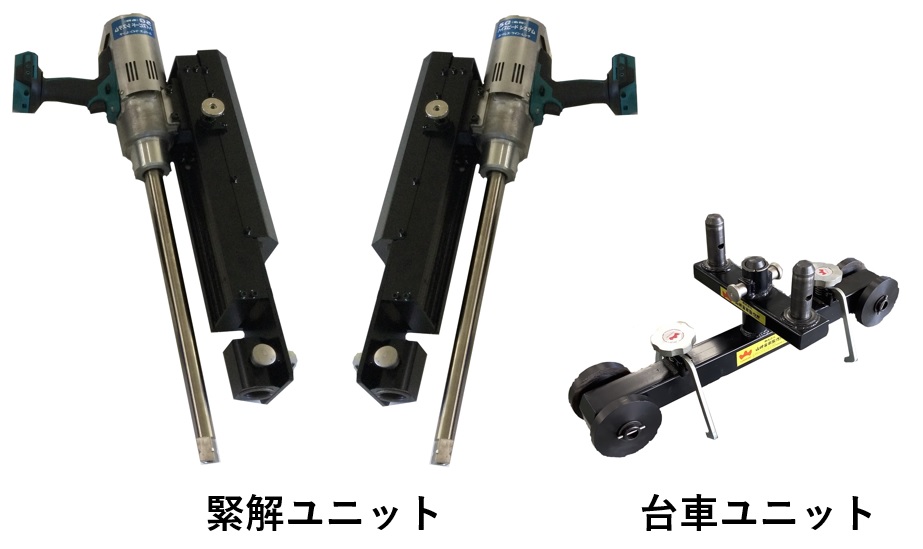

ユニット毎に分解可能で運搬しやすい




特長

  • 負担軽減!
    屈まずに作業出来る
    上昇アシストユニット搭載により、軽い力で緊解ユニットを持ち上げ可能
  • 作業性アップ!
    2頭式なのでレールを跨いだ2つのボルトを同時に締結、又は緩解が可能
    発電機が不要なので、手軽に運用できる
  • 組立時間は30秒!
    運搬しやすいようユニット毎に分割可能



本体仕様
型番 WB-350
使用電池 18V リチウムイオン電池
電池容量 6.0Ah


モーター ブラシレスモーター


機械寸法(mm) 全体(組立時):(長)600×(幅)450×(高)800


全重量 約33kg
本体:12.5kg×2式(バッテリー含む)  台車:8kg


※本製品は定期点検が必要です。

ソケット(オプション)

ここまで
(公開サイトには表示されません)
