レール削正と検査

レール削正機

レール削正機

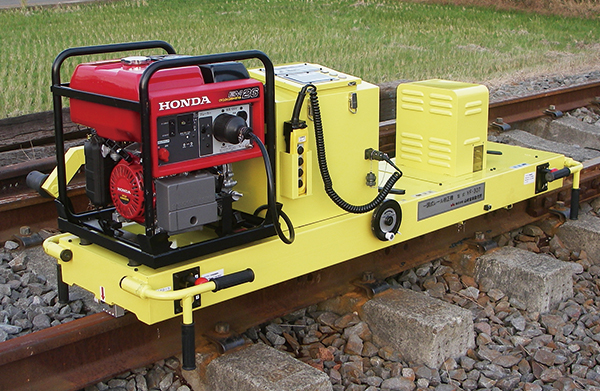

YF-307

驚きの削正量！
フライスカッターのため、削正量が１パス最大0.3㎜削正できます

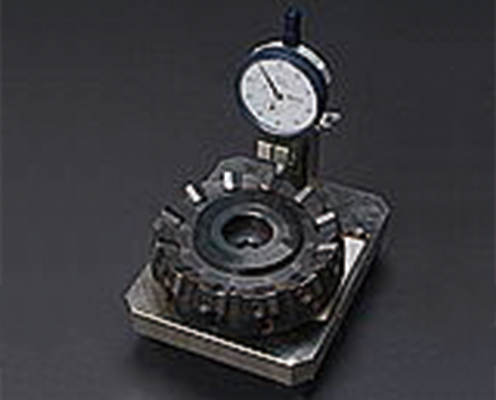

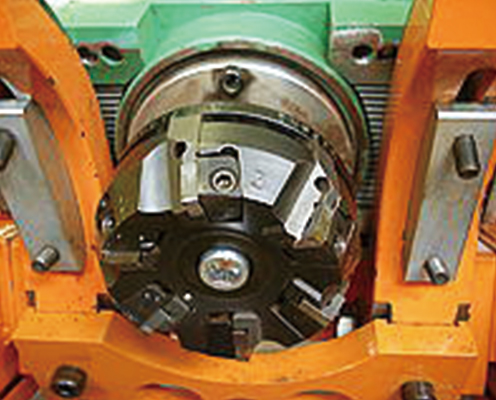

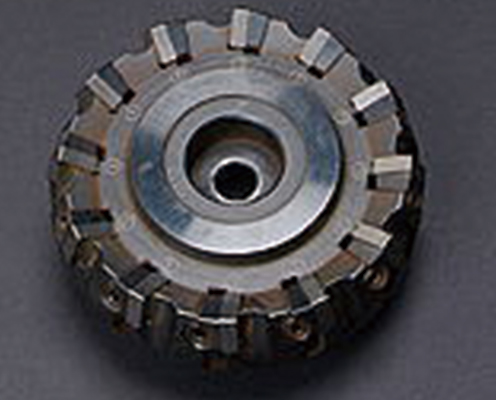

カッター部




特長

  • 1パス最大0.3mmの削正が可能
    刃部にフライスカッターを使用しています
    ヤマテック独自のアイデアです
  • リモコンによる簡単操作
    削正中はリモコンにてカッターの上下動をします
  • 自走速度可変式
    削正負荷に応じて自走速度が変化します
    自動で適正な切削速度になるので作業効率が上がります
  • 内外軌ともに0〜5°まで削正角度をつけることができます
    列車のレール踏面に応じて内外軌側共に0〜5°まで削正ができます
  • 自動とりつけ
    削正の開始と終了時は1/1000テーパで自動とりつけを行います
  • 削正延長をデジタル表示
    削正延長は操作パネルに表示させる為、チップ交換の目安になります
  • 独自開発の削正チップ
    チップは過酷な切削条件にあわせて専用開発しております
    条件により異なりますが約100〜120mの削正が可能です
  • レール頭頂面測定器とセット使用すれば、計画的なレール削正ができます

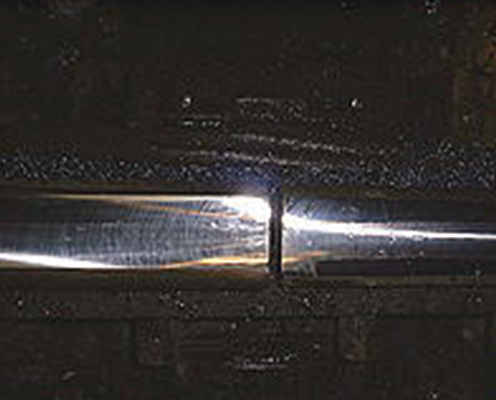

削正前


綺麗な仕上がりをご覧下さい

▶︎

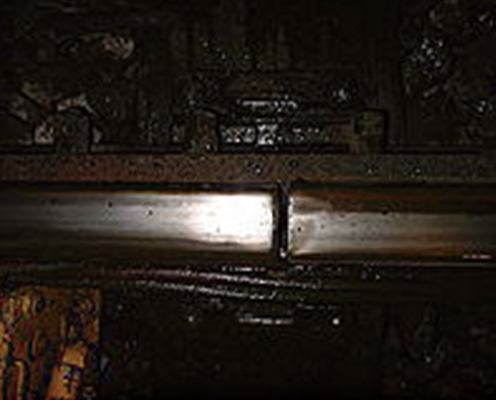

削正後

ヤマテック レール削正機加工結果・・・簡単セット・簡単研削

本体仕様
型式
 YF-307
主軸 回転数 Kカッター：2000r.p.m
主軸モータ 電圧100Vモータ
カッター直径

自走

 方式 車輪駆動
自走モータ インダクションモータ
自走速度 1.5〜3.0m/min(切削速度により可変)
機械寸法 （L）1695mm運搬ハンドル収納時
（W）620mmアウトリガー除く
（H）655mm
発電機 定格出力 AC100V-2.6KVA
燃料 無鉛ガソリン使用(タンク9.2リットル)
重 量
本体：131kg 発電機：31kg アウトリガー：6kg
ホルダー・チップ仕様(当社指定の専用チップ以外は使用しないでください）

 チップ YG5JR

チップセット

チップ調整キット

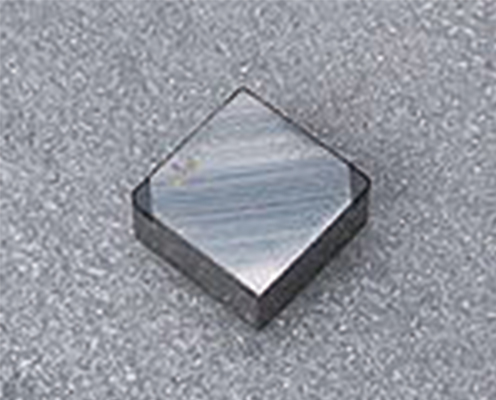

チップ(2面利用)

★チップは、レール長100m～120mほどの削正できます。-

ここまで
（公開サイトには表示されません）

レール頭頂面測定機

※ 新規受注は終了しました。修理・保守については、引き続き受付ております。

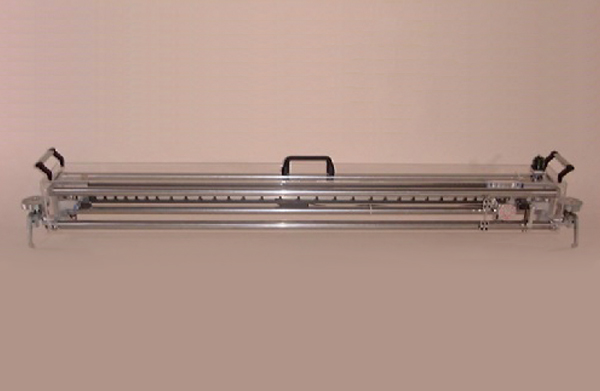

レール頭頂面測定機
YSK-1000

一人で軽がる運搬・測定できます
セット＋測定＋データー出力まで、わずか2分!!
非接触式で高精度の自動測定ができます

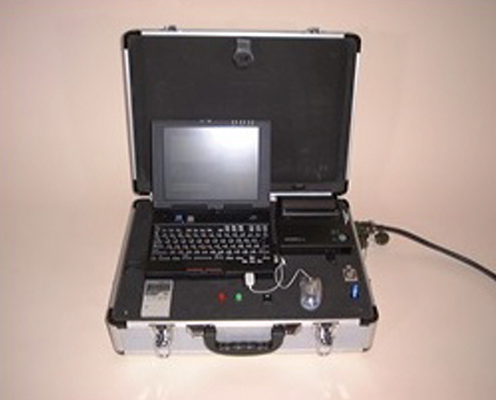

操作ボックス

特長

  • 非接触式のセンサを使用しています
    測定子に高精度の非接触型デジタル変位センサ-を使用しています
    レ－ル継目部に測定子が入り込む事なく測定できます
  • パソコンで測定データを処理します
    パソコンで測定デ－タを処理します(±0.6,±1.5,±3.0,+2/-4mm)
  • 削正前後の測定データを重ね印刷できます(チャート3)
  • フル充電バッテリーで3時間(連続使用時)以上測定可能です
  • 一頭式レール削正機とセットで使用すれば、計画的なレール削正ができます

(注）本製品は、定期点検が必要です。

計測データ

内臓プリンターにてデータ記録・印刷できます。(レンジ±0.6）

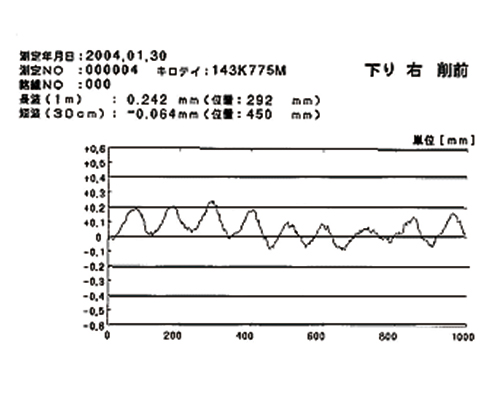

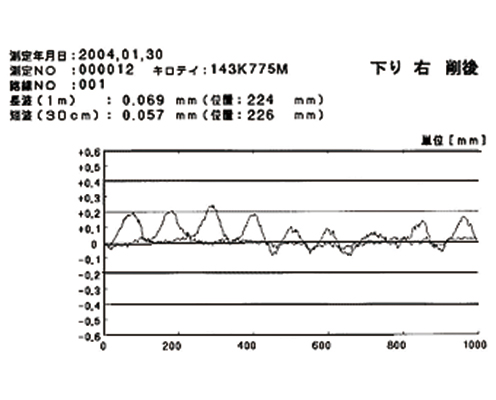

削正前(チャート1)

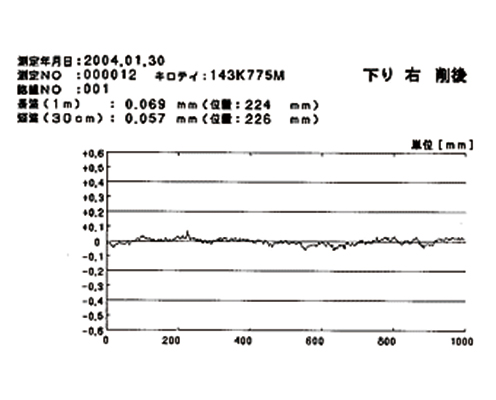

削正後(チャート2)

削正前後を重ね印刷(チャート3)

本体仕様
測定器本体
形式 YSK-1000
寸法 1430×230×146
重量 9kg
測定長 1000mm
電源 バッテリ-(AC100Vも使用可)
標準付属品 充電器・基準模擬レ－ル
(注)本製品は、定期点検が必要です。
操作ボックス
寸法 350×490×150
重量 8kg-

ここまで
（公開サイトには表示され

接着絶縁フロー削正機

※ 新規受注は終了しました。修理・保守については、引き続き受付ております。

接着絶縁フロー削正機
FG10-S

特長

  • 削正時間2分/1カ所！！小型軽量5.0Kg
  • 削正箇所への設置も極めて簡単・確実(削正作業もハンドルを軽く回すだけ)
  • 移動部分は精密構造(位置合わせ・削正もガタなくスムーズ)
  • 特殊カッターで切れ味抜群(削正後の仕上がりもきれい)
本体仕様
型式 FG10-S
重量 5kg
使用電源 単相交流 50/60Hz 電圧 100V
全負荷電流 5.3A(消費電力 500W)
無負荷回転数 可変速 3,000～10,800r.p.m
カッター 外径φ70×厚さ 1.35mm
（オプション） (回転方向・・・・ダウンカット方向)
機体寸法 長さ310mm×高さ270×幅250
特別付属品 カッター(型式：FG10-S)

運搬ケース、直角ゲージ、レンチ、防塵眼鏡-


ここまで
（公開サイトには表示されません）

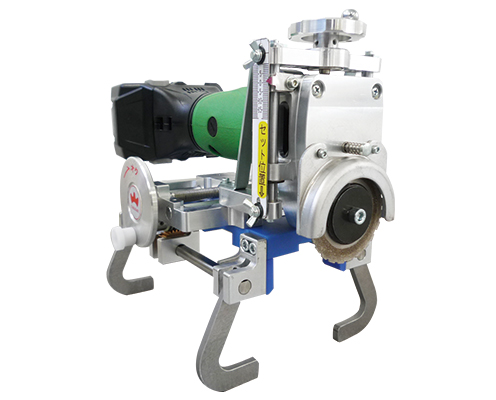

コードレス接着絶縁フロー削正機

コードレス接着絶縁フロー削正機
FG18-L

コードレスタイプの接着絶縁フロー削正機が誕生しました！！
絶縁材とフローを同時に削正、削正溝に絶縁材を挿入、接着・仕上げで補修完了




特長

  • 削正箇所へのセッティングが簡単・確実
    削正作業はハンドルを軽く回すだけ
  • 特殊カッターで切れ味抜群
    削正後の仕上がりもきれい
  • 小型軽量4.5Kg
    現場持ち運びも楽々、運搬ケースもご用意
  • 削正深さ11mm(最大)
    削正カッター上下ストローク広くなりました

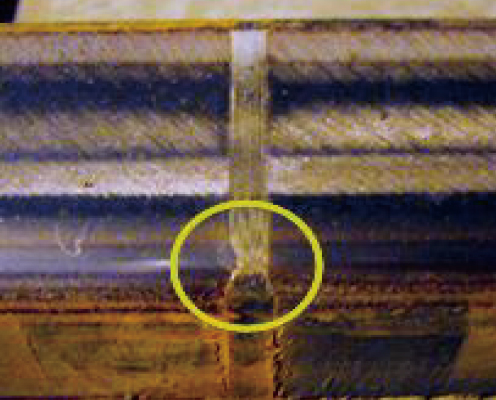

フロー発生状態→

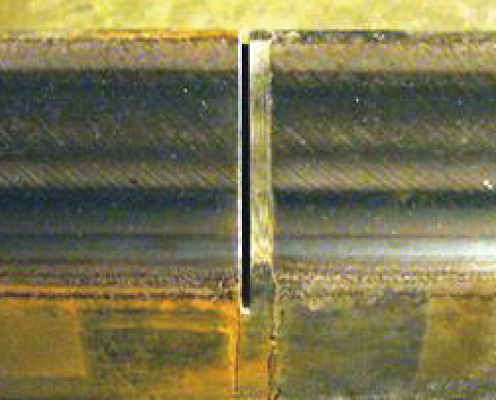

片側削正後→

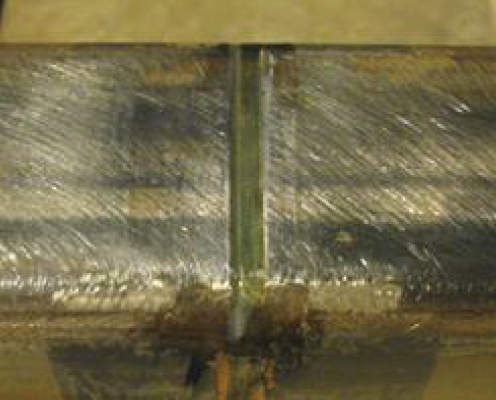

絶縁材挿入完成状態

本体仕様
形式 FG18-L
使用電源 リチウムイオン電池(電圧18V)
モーター 直流モーター
蓄電池容量 6.0Ah
無負荷回転数 7,350r.p.m
蓄電池質量 0.7kg
カッター 外径φ65×厚さ1.35mm
機体寸法 長さ285×幅215×高さ280mm
質量 4.5kg
付属品 運搬ケース、六角レンチ、防塵眼鏡
オプション 接着剤・絶縁材セット(YH-APS)
  1. アラルダイトラピッド・主剤
  2. アラルダイトラピッド・硬化剤
  3. 混同板
  4. ヘラ
  5. 取扱説明書(接着剤用)
  6. 絶縁材：10枚(YHP-D)

専用カッター(YHG65F)
ホワイトストーン(砥石)

ここまで
（公開サイトには表示されません）
